ニーディング工法は、特殊なドラムを取付けたロッドにより掘削土を孔壁に練りつけながら掘削し、根固めは拡大羽根付オーガーヘッドにより拡大掘削し、セメントミルクを 噴出・撹拌して拡大球根を築造する低振動・低騒音工法です。

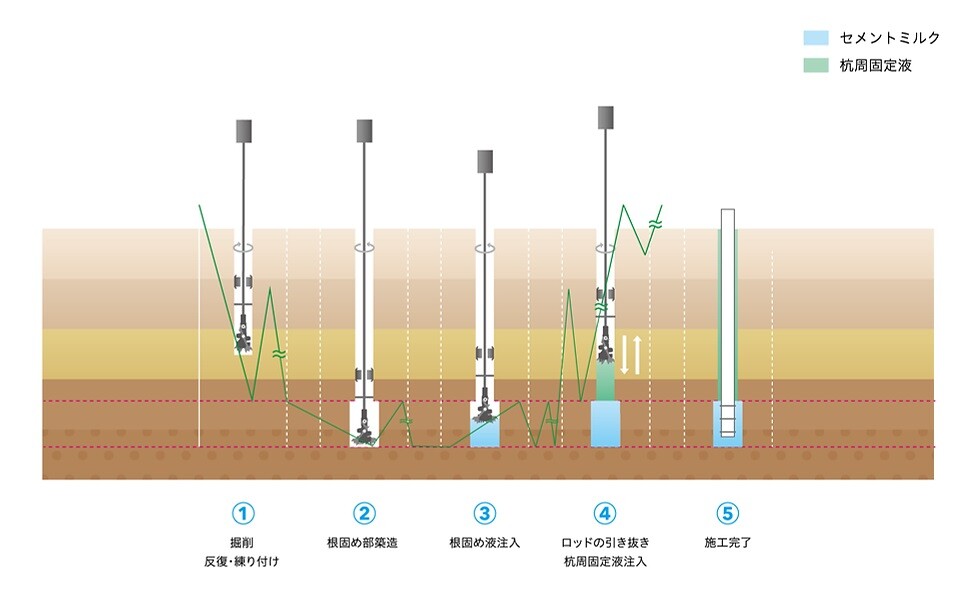

NEWニーディング工法は、撹拌バーと練り付けドラムが付いたニーディングロッド及び特殊オーガーヘッドを使用して、その先端より適量の水を噴出しながら掘削していきます。 そして、所定の位置に取り付けられたドラムにより、泥化した土を校内周面に練りつけて「壁」を造成すると共に孔内に残留する泥土の密度をある程度低くして、杭の挿入を容易にするものであります。

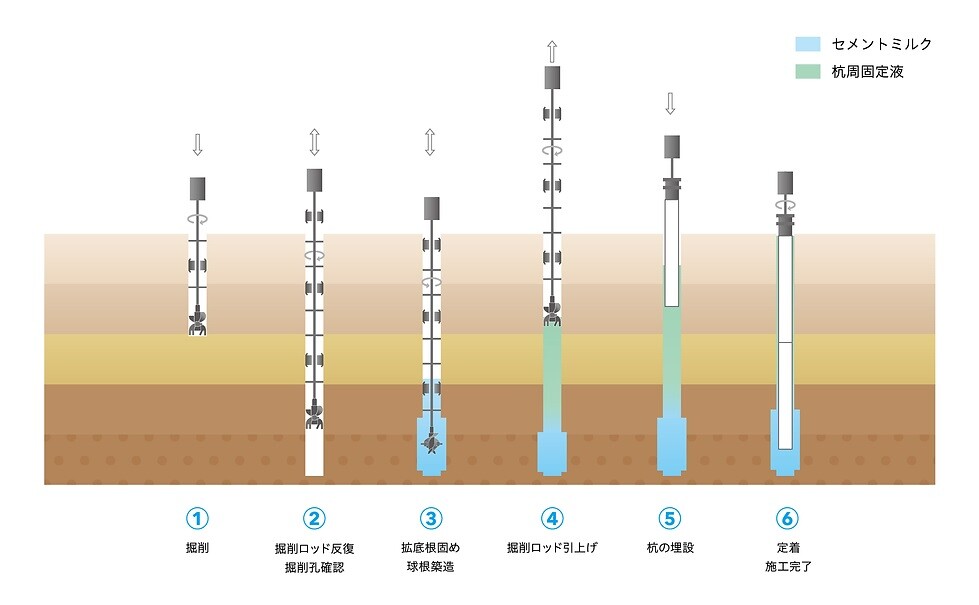

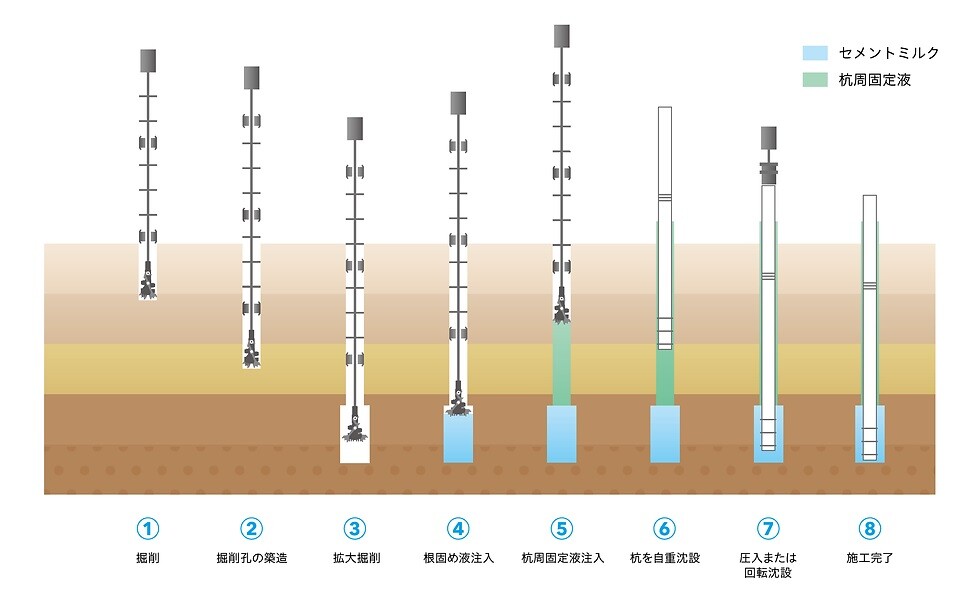

撹拌バ-と練り付けドラムを備えた特殊ロッド及び特殊オ-ガ-ヘッドを用いて適宜掘削水を注入し、孔内を撹拌、泥土を練り付けながら地盤を掘削する。所定深度まで掘削後、拡大球根部を築造する。 このようにして築造した掘削孔に先端に節部を有する杭を建て込み、杭の自重沈設後、圧入又は回転沈設により杭を所定の深度に定着させ、球根部と杭が一体となり支持力を発現する工法である。

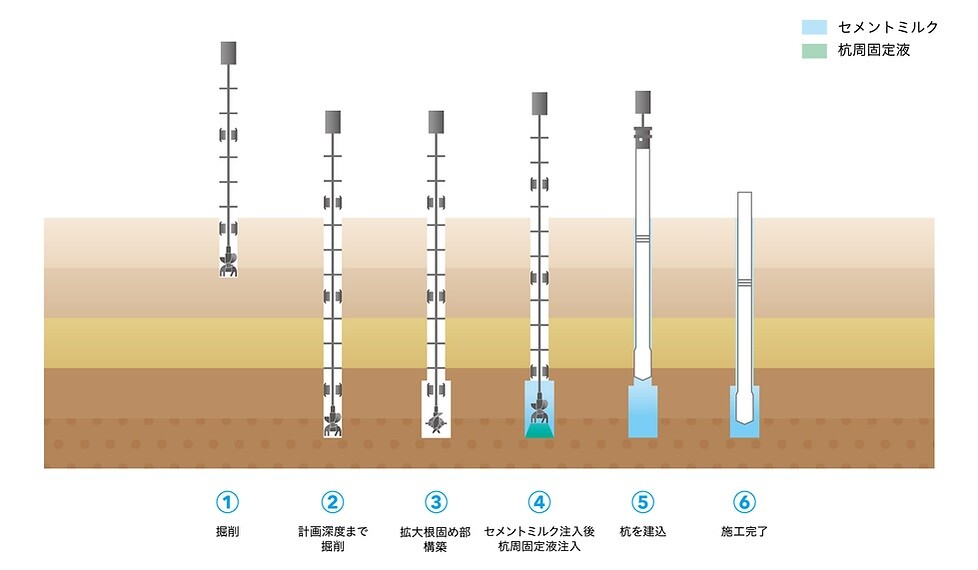

撹拌バ-と練り付けドラムを備えた特殊ロッド及び特殊オ-ガ-ヘッドを用いて地盤を 掘削し、削孔を完成させた後既製杭を建て込む「埋め込み杭工法」である。所定深度ま で掘削後、拡大球根部を築造する。 このようにして造成した掘削孔に既製杭を建て込 み、杭の自重での沈設後、回転沈設により杭を所定の深度に定着させる。先端杭には節 部を有する杭を使用し、拡大根固め部と杭とが一体となり支持力を発現する工法である。

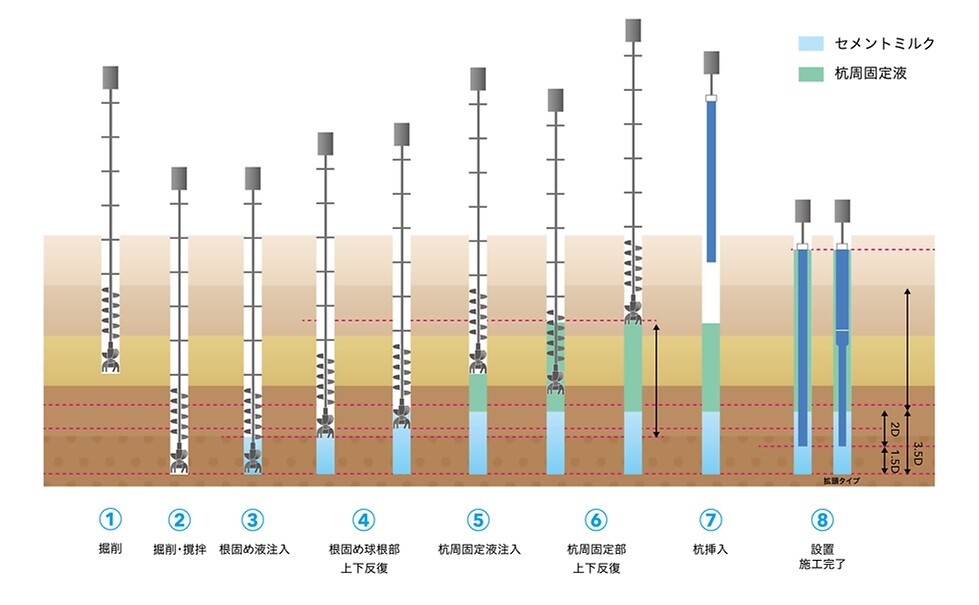

ハイエフビー工法は、掘削柑販装置により掘削液を注入しながら地盤を掘削撹拌し、所定深度まで泥土化させた掘削孔を造成します。支持層深度付近において、根固め液を注入して掘削底部に根固め球根を築造します。
そして、掘削撹拌装置を引き上げながら杭周固定液を注入・撹拌して、ソイルセメント上の掘削孔を造成します。
その後、杭を建込、掘削孔中に自沈、又は回転により埋設して所定深度に杭を設置する高支持力工法です。

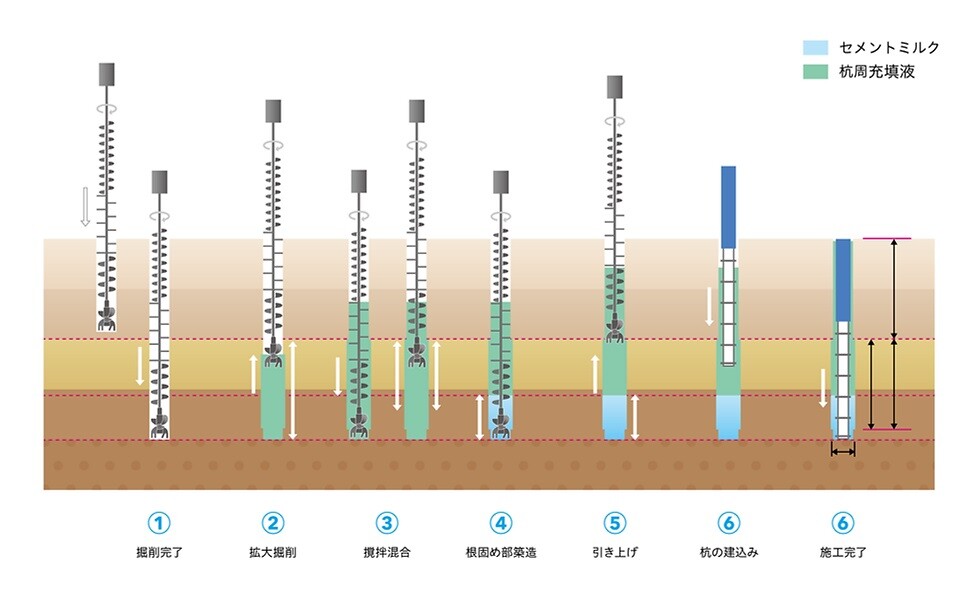

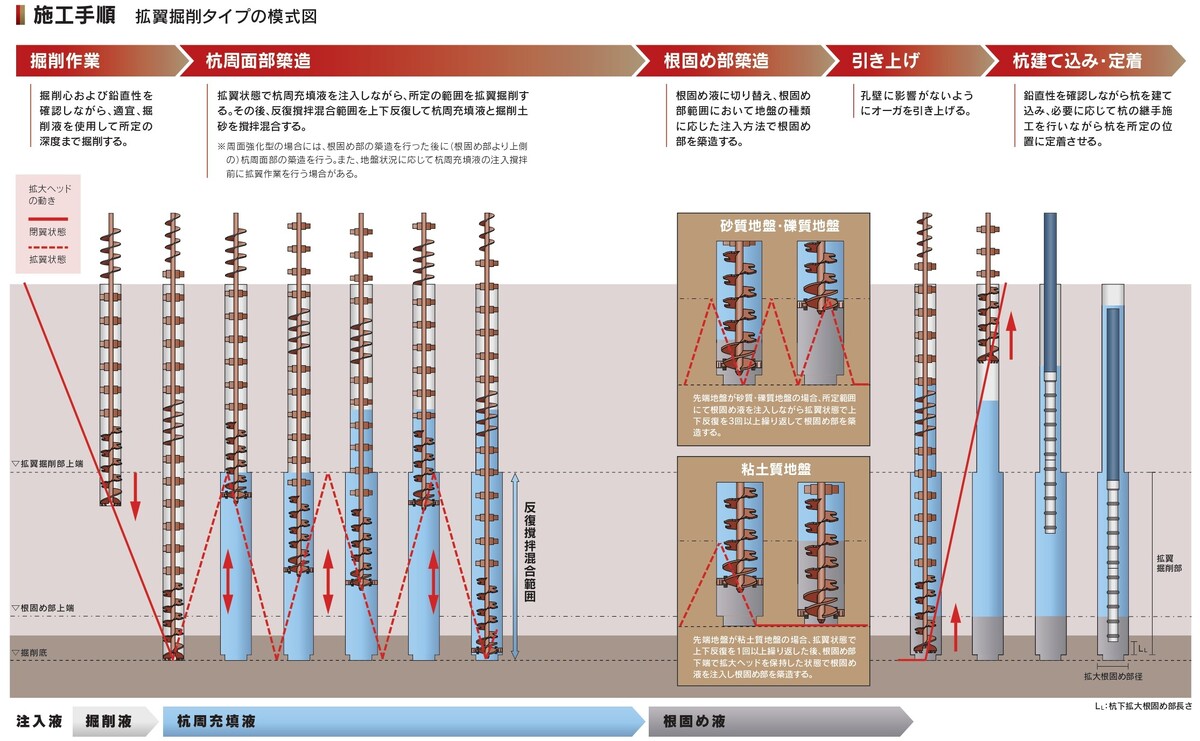

逆転して拡翼する方式のオーガーヘッドと、螺旋部分にスリットスクリュー・連結シャフト・撹拌ロッドからなるオーガースクリューを用いてプレボーリングを行い、掘削土砂と充填液を撹拌混合してソイルセメント状にする。 その後、根固め部を築造して、その掘削孔内に基礎杭を建て込み、地盤に定着させる工法である。
施工法社名: ジャパンパイル株式会社

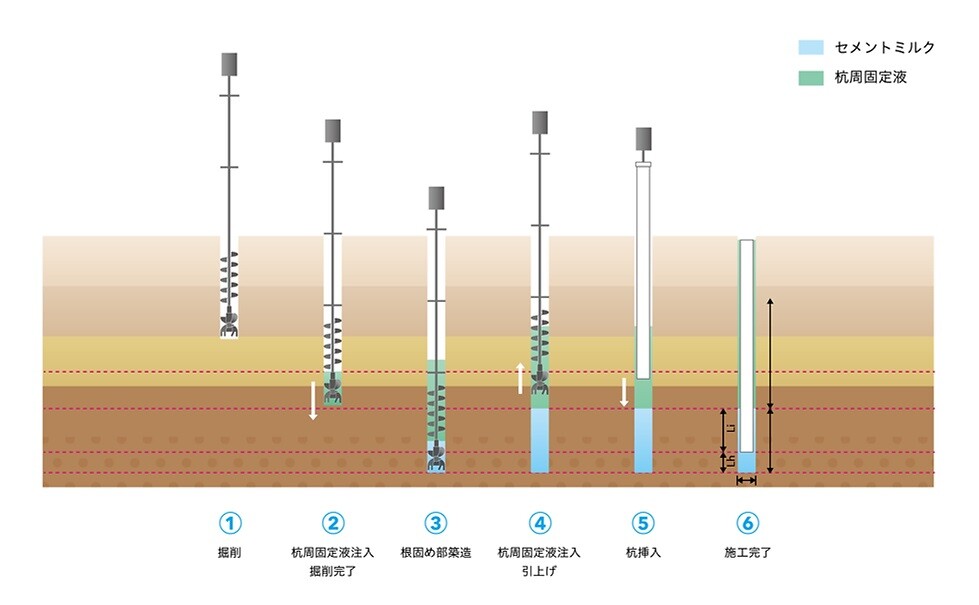

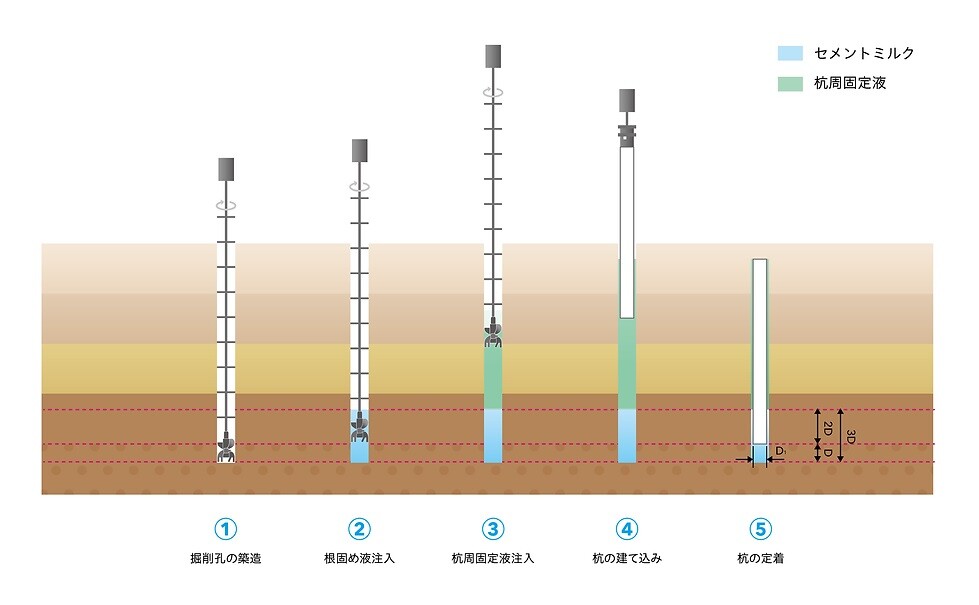

本工法は、オーガヘッド、スクリュー、撹拌ロッド及び連結シャフトなどで構成される掘削撹拌装置を使用して施工する。まず掘削撹拌装置の先端を杭施工位置に合わせ、掘削撹拌装置を回転させながら所定掘削深度まで掘削する。その後掘削底面において根固めを注入し、上下反復して根固め球根を築造する。根固め液の注入完了後、杭周固定液注入範囲に杭周固定液を注入しながら、掘削攪拌装置を引上げる。以上のように施工された孔内に杭を自沈または回転によって挿入し、設置する工法である。
逆転して拡翼する方式のオーガーヘッドと、螺旋部分にスリットスクリュー・連結シャフト・撹拌ロッドからなるオーガースクリューを用いてプレボーリングを行い、掘削土砂と充填液を撹拌混合してソイルセメント状にする。 その後、根固め部を築造して、その掘削孔内に基礎杭を建て込み、地盤に定着させる工法である。

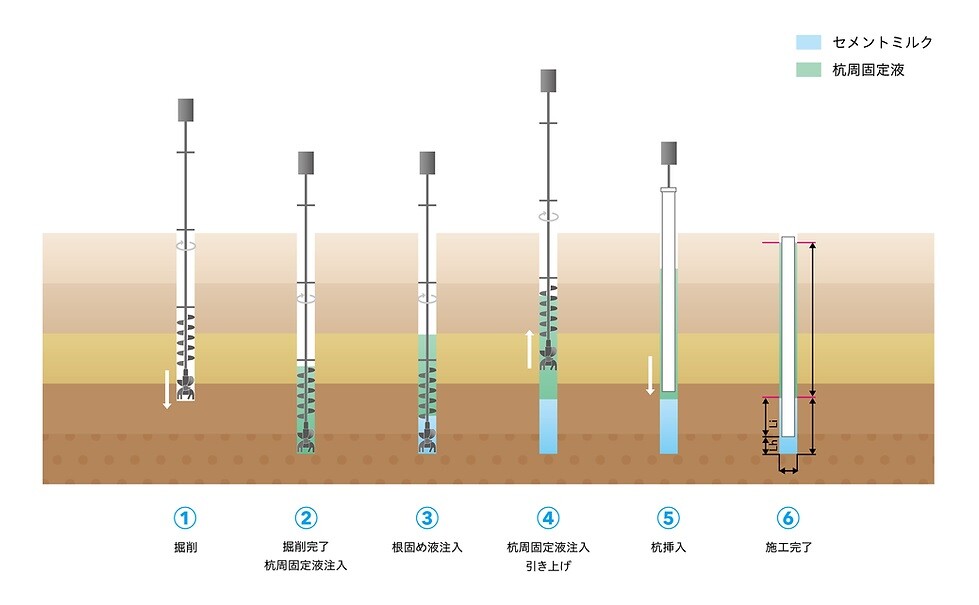

本工法はプレボーリング拡大根固め工法に分類される工法であり、大臣認定工法のBASIC工法を改良した工法である。オーガーヘッド、オーガースクリュー、撹拌ロッド、連結シャフトなどの掘削装置を用いてプレボーリングを行い、セメントミルクにて杭周面部や根固め部を築造して、掘削孔に杭を埋設し、地盤に定着させる工法である。

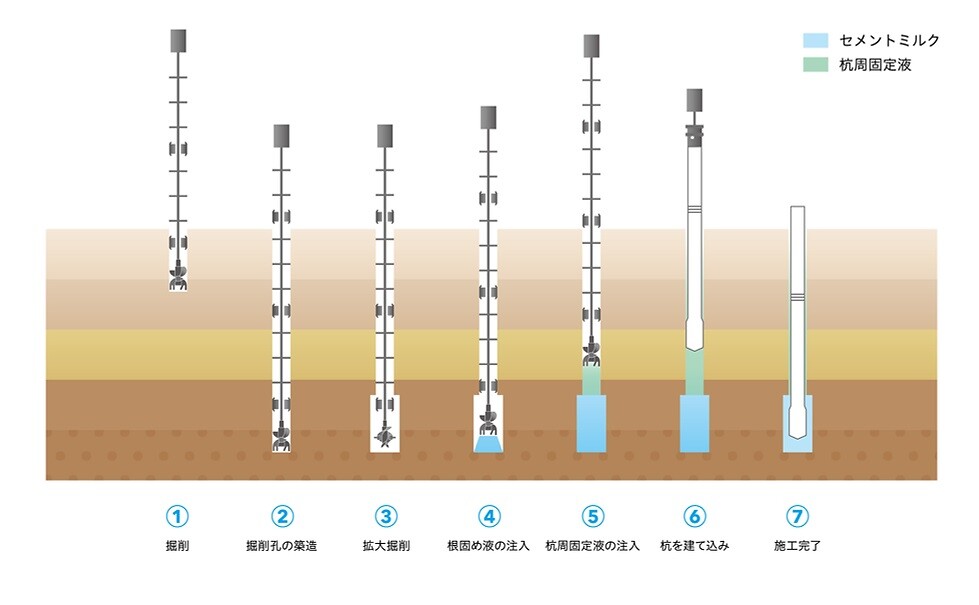

RODEX工法は、特殊な掘削ロッドによりプレボーリングを行い、施工地盤に泥土化させた掘削孔を設けたあと、所定支持層を拡大ビットを用いてさらに掘削し、根固め液を注入しながら所定支持層中の砂や礫と混ぜ合わせて、拡底根固め球根を築造します。 その掘削孔へパイルを建込み、自重による沈設と回転による埋設で球根部へ定着させる工法です。
